Ethernet-APL现场交换机适用于1区和2区安装

red

Ethernet-APL（Ethernet Advanced Physical Layer）是过程工业中以太网的新型双线解决方案。它将快速以太网扩展到现场级别和危险区域，这是实现处理系统全面数字化的唯一途径。

安装Ethernet-APL系统的主要组件是Ethernet-APL现场交换机。现场交换机将“以太网交换机”和“本安隔离器”两种基本功能结合在一起。现场交换机设计坚固耐用，适用于过程工业的恶劣环境，并且根据版本的不同，可以安装在1区或2区的危险区域。

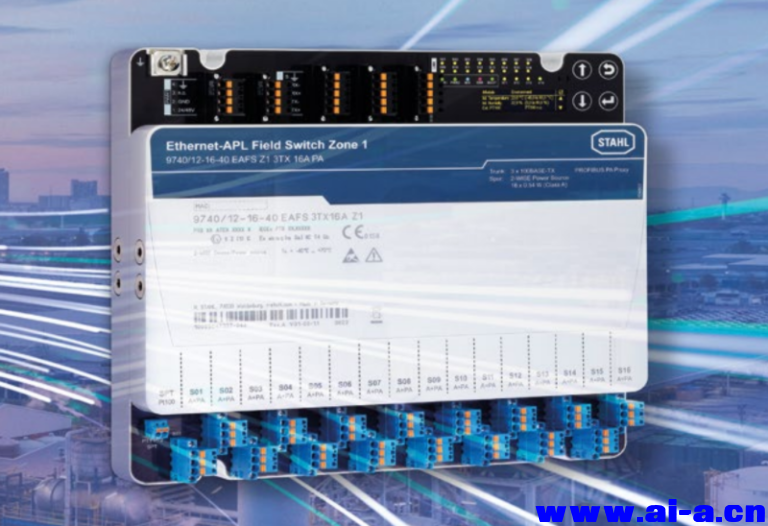

Ethernet-APL现场交换机适用于1区和2区安装

Ethernet-APL现场交换机的主要特点：

• 在以太网网络中连接、分配和管理数据流。
• 为连接的现场设备提供本质安全的辅助电源。
• 坚固的设计，可直接在1区或2区现场安装。
• 集成的诊断功能：错误诊断、状态信息、操作信息。
• 支持数公里的距离桥接（可选，2区版本支持光纤）。
• 通过集成的PA代理，迁移现有带PROFIBUS PA仪表的系统。


现场交换机——网络中的诊断中心

Ethernet-APL现场交换机自动提供广泛的诊断选项，涵盖通信和安装的物理层：

• 通过信噪比（SNR）监控网络质量，分析每个端口。
• 使用时域反射计（TDR分析）检测电缆故障并提供精确位置信息，适用于每个APL端口。
• 不平衡检测。
• 符合NE107标准的报警信息（当前、历史）。
• 详细的端口状态（连接、供电电流、短路、断线）。
• 帧和故障计数，丢失的帧（每端口）。
• LLDP信息、MAC地址表、CPU容量利用率、网络负载。
• 集成现场交换机温度测量和现场机箱内的温度（外部本安型Pt100）和湿度测量。


适用于新应用和现有应用

Ethernet-APL不仅是以太网基础设施新系统的理想解决方案，还能给现有的系统带来好处，特别是与R. STAHL Ethernet-APL现场交换机结合使用时，后者包括PROFIBUS PA设备的“翻译器”。我们的以太网兼容IS1+远程I/O系统也适用于1区和2区的传统4至20 mA安装。

• 支持所有工业以太网协议，如PROFINET、EtherNet/IP、HART-IP和OPC UA。
• 通过集成的PA代理器在现场交换机上连接使用PROFIBUS PA现场仪表。
• 在现场交换机上结合操作PROFIBUS PA和“PROFINET over APL”。
• 支持PA协议3.02和4以及制造商特定的GSD。
• IS1+远程I/O系统适用于1区和2区，并将4至20 mA/HART基础信号带入以太网。


Ethernet-APL现场交换机预计将对市场产生重大影响，为行业提供一种可靠、高效且安全的方式来管理危险区域的自动化和数据通信需求。
