爆料!E+H恩德斯豪斯发布新品-ENERSIC600天然气色谱仪

red

    ENERSIC600是一款适用于计量交接应用的气相色谱仪，在含氢天然气方面显示出其独特优势。其总体优势包括：安装和运行成本低，同时高度可靠。凭借其坚固紧凑的设计，ENERSIC600易于集成到分析仪系统中——即使直接在爆炸危险区域内。ENERSIC600仅需45秒即可执行精确的气体分析。

• 天然气计量交接及LNG应用
• 燃气及火炬气应用于天然气生产




  设备特性：

• 45秒内实现稳定、精确的气体分析
• 一台设备即可测量天然气、最高20%H2和最高5%O2
• 适用于氢气：可轻松改装以分析氢气坚固、紧凑的设计，仅重15公斤（33磅）
• 自动校准和自主运行，并具备实时诊断功能
• 创新的模块化设计概念

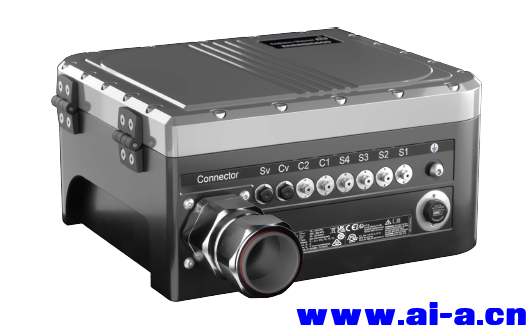

ENERSIC600色谱仪

优势：

1. 精确计费，即使气体成分快速变化

2. 集成 H2 和 O2 分析，实现成本节约

3. 与以前的解决方案相比，节省高达 70% 的空间和重量

4. 高性价比且灵活的系统集成，支持多达四个样品流

5. 轻松集成到现有分析仪系统中

6. 启动时间最多缩短 50%

7. 快速且轻松更换耗材

技术规格

测量原理	GC+TCD(热导检测器)
测量变量	气体成分、发热值、密度、沃贝指数、摩尔质量和缩系数
测量介质	天然气、沼气、空气、氢气、氧气、氮气
重复性	± 0.025 % (6.15 kWh/m3 ... 16.15 kWh/m3) / (0.174 kWh/ft3 ... 0.457 kWh/ft3)
分析周期	≥45秒
环境温度	–25 ~55 °C (–13~131 °F)
计量认证及证书	OIML R 140 class A EN 60079-0 (2012) + A11:2013, EN 60079-1 (2014), EN 55011 (2009) + A1 (2010)
防爆认证	ATEX / IECEx: II 2G Ex db IIB+H2 T4 Gb NEC/CEC (US/CA): Cl I, Div. 1 Groups B,C, D T4 / Ex d IIB+H2 T4 Gb, Cl I, Zone 1, AEx d IIB+H2 T4 Gb
防护等级	IP65
产品安全	CE
气路数量	4
连接尺寸	1/16" VICI Valco
进样压力	10~200 kPa (1.45~29 psi)
载气	He（当 H2 测量 >20 % 时可选 Ar）
载气压力	450 ±5 % kPa (65.2 ±5 % psi)
耗气量	15ml/min
耗电量	20~28VDC,最大75W
通讯	TCP/LAN,2x RS-485,1x RS-232
尺寸	289×258×122mm
重量	15 Kg（ 33 磅）不含安装支架

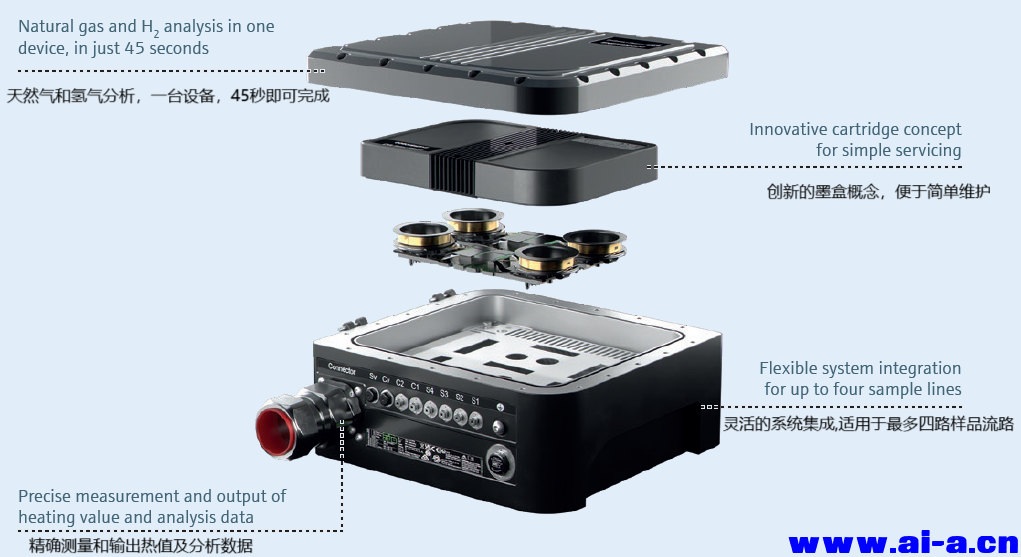

ENERSIC600结构图

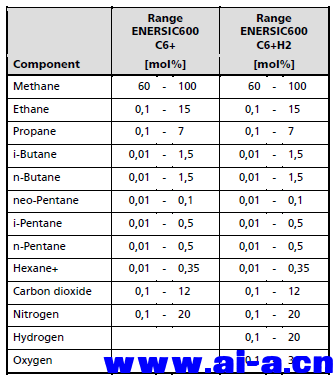

ENERSIC600测量范围表

   ENERSIC600 使用多个 MEMS 传感器并行进行高效气体分析。仅 45 秒的分析时间即可节省高达 85% 的时间。而且占用空间非常小：相比传统用于计量交接，ENERSIC600 所需空间和重量减少了 70%。

   凭借其坚固紧凑的设计，ENERSIC600 容易集成到分析系统中——甚至可以直接安装在爆炸危险区域内。由于用户友好的操作软件，ENERSIC600 的调试、操作和数据分析都非常简单直观。ENERSIC600 在维护方面同样树立了标准：得益于创新的模块化设计，模块只需几分钟即可更换。ENERSIC600 无需拆解即可修理或更换单个零件或组件，而这些步骤通常非常耗时。该模块由三颗螺丝固定，内部包含分析传感器，只需替换即可。设备不包含任何额外的管道或毛细管，从而进一步增强了其耐用性。

   无论是作为单一设备、集成到紧凑型分析系统中，还是作为具有流量测量的完整系统解决方案：我们都能为您的需求提供合适的解决方案，并配备完美协调的组件——全部由这一台ENERSIC600色谱仪搞定。

    ENERSIC600分析仪系统是一种经济高效且紧凑的系统，由 ENERSIC600、相关配件、可选流量计算机以及必要的载气和校准气体组成。它可以直接安装在管道旁，从而减少安装工作量并保证采集新鲜气体样品。

ENERSIC600分析仪系统

   ENERSIC600 最多可容纳 4 个气相色谱（GC）单元，每个单元可以同时进行独立分析。每个 GC 单元都配有带微通道、微阀门、色谱柱和微型检测器的注射芯片，专门设计用于分析各种成分。GC 单元由其色谱柱类型及温度、压力和进样时间等参数定义。下图显示了配备 3 个 GC 单元的 ENERSIC600 C6+H2 版本的典型布局。载气、校准气体以及最多 4 条样品通道（流）可连接到流路选择器的进气口。

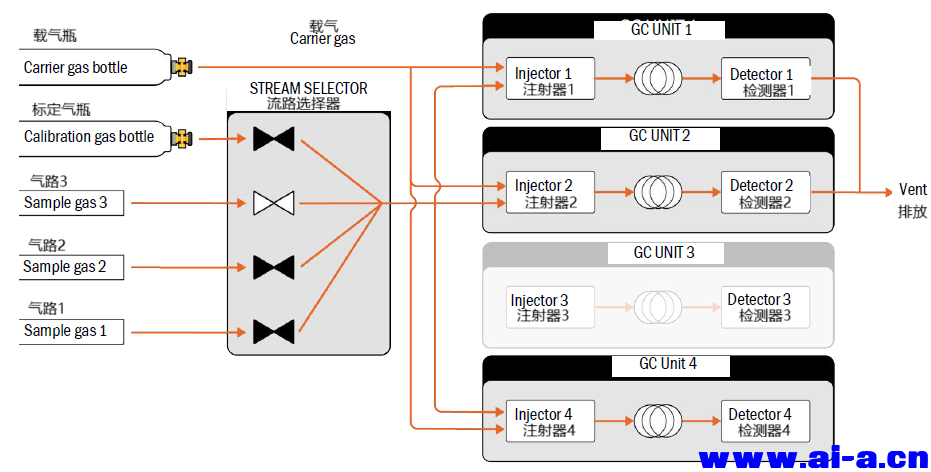

配备 3 个 GC 单元的 ENERSIC600 C6+H2 版本的典型布局

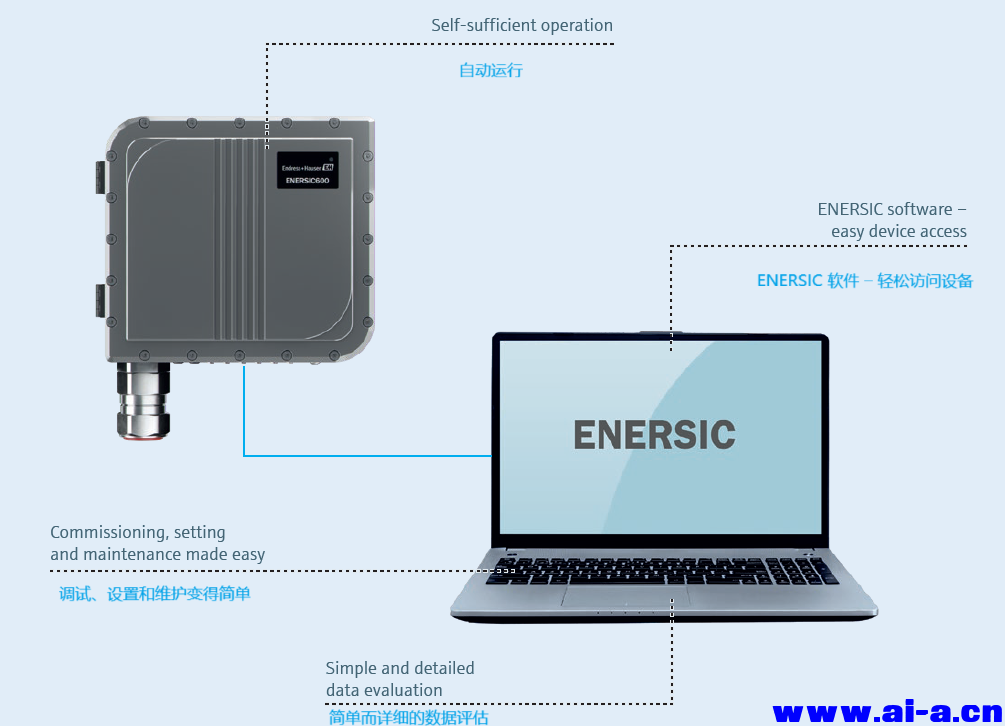

    ENERSIC600 设计用于连续在线监测，可独立运行且无需看管。它通过 RS485、RS232、以太网或数字 I/O 端口，使用 MODBUS 或 TCP 协议提供所有生成的分析数据。ENERSIC600 的所有设置均可使用 ENERSIC 操作软件完成，无论是在调试、持续运行还是维护期间。ENERSIC 操作软件可用于详细分析记录的数据。ENERSIC600 与 Windows 电脑之间的通信通过（有线）局域网连接进行。
