Orbisphre510 溶解氢分析仪在电厂的应用

red

背景介绍

发电机运行时，氢气压力高于内冷水压力，氢气易通过法兰接口的砂眼或裂纹漏入内冷水。氢气中混有的二氧化碳、空气等杂质会改变内冷水腐蚀体系，加速铜腐蚀；同时，氢气作为还原性气体，会破坏铜表层氧化膜。这些情况严重时，可能导致内冷水箱局部氢气聚集，导致安全隐患。

目前，电厂通过在内冷水箱上部空间安装氢气浓度测点或在排气口安装氢气报警装置来监测漏氢，但不论内冷水箱是否充氮带压运行，上述方法只能反映氢气累积量，无法实时反映泄漏点状态，此外，且报警装置易受水箱水位波动、内冷水泵运行含气、补水含气等因素干扰，监测效果易受限。

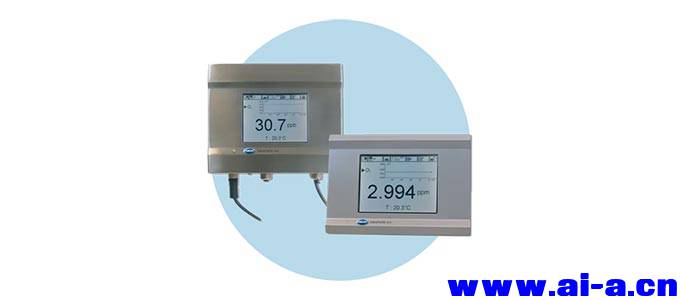

Orbisphre510

在线监测发电机氢冷系统漏氢状态可快速反映发电机正常运行和定子绕组水回路渗漏情况，对保障机组安全稳定运行意义重大。国内某发电集团在安全生产管理提升指引文件要求，为有效防范发电机水电接头松动和渗漏故障，提升发电机安全可靠运行水平，必须加强水中氢的监测。当内冷水中氢气含量变化量超过10ppb时，需结合其他运行数据综合判断分析；当含量超过40ppb时，应申请停机检查。这为Orbisphre510在线和Orbisphere3655便携溶解氢设备的推广提供了契机。

哈希解决方案

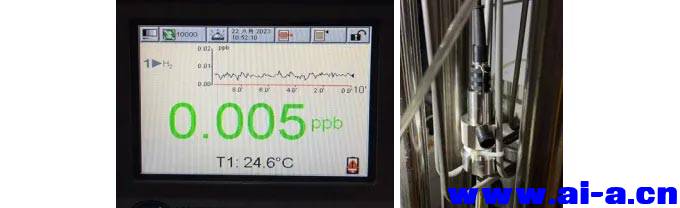

为了解决用户低量程稳定监测溶解氢的需求，为用户安全可靠的生产环境提供保障，HACH公司在国内某火电厂在内冷水处安装一台Orbisphre510 在线溶解氢分析仪（如下所示），下图为某一时间段的数据，数据长期稳定于0.1ppb以下，表明该现场发电机内冷水无漏氢情况，为用户安全生产提供了有效的监测数据。

总结
从Orbisphre510现场应用的情况来看，通过该仪器对发电机定冷水中的溶解氢进行在线监测，实现了发电机正常运行和充氢置换两种状态下定子绕组水回路渗漏情况的在线实时监控，为发电机的安全运行提供了保障。

HACH公司将持续为电力公司提供更多的解决方案，解决用户生产过程中的痛点，助力中国发电行业安全及数字化智能化生产。
